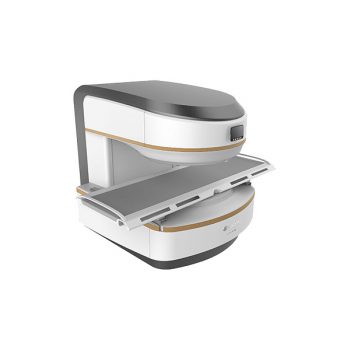

Sistema de Resonancia Magnética iOpen 0.5T
El Sistema de Resonancia Magnética iOpen 0.5T se utiliza para posicionar al paciente con las correspondientes bobinas receptoras de RF en el isocentro del imán para la exploración por RMN.
Es un Sistema de Resonancia Magnética iOpen 0.5T de resonancia magnética de diagnóstico médico. Sistema de Resonancia Magnética iOpen 0.5T con El imán principal del sistema adopta el diseño en forma de “Dos Columnas”. La estructura tiene un gran grado de apertura lo que proporciona al paciente mucha comodidad y aceptación.
ESTRUCTURA DEL SISTEMA DE RESONANCIA
- Imán.
- Mesa de paciente.
- Gradiente.
DESCRIPCIÓN
- Control de escaneo.
- Reconstrucción de imágenes.
- Procesamiento de imágenes.
- Análisis de imágenes.
- Conversión de formatos de imagen (JPEG,BMP, etc.).
- Inspección del sistema.
- Impresión en tiempo real (Standard DICOM 3.0).
- Pre-registro de pacientes.
- 9 cortes de imágenes Scout.
- 9 cortes de imágenes scout en tres dimensiones.
- Comparación de imágenes.
- Gestión inteligente de iconos.
- Capacidad de no película.
- Abundante base de datos de secuencias.
- Proporciona la actualización de secuencias de forma gratuita.
REQUISITOS DE UBICACIÓN DEL SISTEMA
- La sala magnética requiere 24 horas de Aire Acondicionado
- La temperatura de la habitación en 23 centígrados con una desviación de ±1 centígrado por hora.
Humedad: 40 – 60%. - La sala de electrónica requiere 15 – 30 centígrados con una desviación inferior a 3centígrados por hora.
- Humedad: 40 ~ 80%.
- Imán y peso de la mesa: 21000 kg.
- Electrónica Peso del gabinete: 500 kg.
- Dimensiones recomendadas de la sala del imán: 6m x 5m x 3m o Espacio recomendado para la electrónica: 6 metros cuadrados.
- Blindaje RF: Requerido
- Requisito de alimentación: 220 VCA monofásico, ±10%, servicio de 10 amperios.
- Consumo de energía: 15 KVA (No incluye el consumo de la máquina de aire (acondicionado)
- Requiere una conexión a Internet
- Jaula modular de RF
- El peso de las jaulas es de aproximadamente 4000 Kg. y proporciona 80 dB de atenuación de RF. Es apropiado para sitios con espacio amplio (jaula estándar 6m X 5 m X 3m) y perfiles de RF bajos (RF máximo 80 dB V/m). El suelo que sostiene el pabellón debe estar acabado con una planitud de 5 mm sobre 5 m.
- La jaula de RF incluye luz interna.
- La jaula de radiofrecuencia se puede personalizar para adaptarse a sus necesidades específicas de espacio.
- Incluye instalación y entrega.
- El comprador acepta la responsabilidad de todas las modificaciones, permisos y aprobaciones del sitio.
- WDM proporcionará detalles completos a su arquitecto o constructor.
IMÁN
- Intensidad de campo: 0.5T ±5%.
- Tipo: Permanente.
- Orientación de campo: Vertical.
- Peso: 21000 Kg.
- Homogeneidad: 40cm DSV Vrms 2ppm.
- Resistencia al gradiente: 30 mT/m.
- Tasa de disminución: 100mT/m/ms.
- Gap: 40±1cm.
- Ángulo abierto horizontal: 288°
- Medioambiente: Sistema de control termostáticointerno.
- Calzas: Pasivo+Activo.
MESA DE PACIENTE
- Incluye dos partes: la mesa de paciente y el sistema de posicionamiento.
- La mesa de paciente incluye tablero de mesa, soporte de tablero, cojín, etc.
- Es de accionamiento eléctrico en seis direcciones de movimiento y se controla mediante una pantalla táctil doble.
- El sistema de posicionamiento incluye posicionamiento láser y pantalla LED. Dos pantallas de LEDs muestran las coordenadas de la tabla simultáneamente.
- El sistema de posicionamiento es totalmente automático con sólo pulsar un botón.
- Máximo Peso del paciente: 240kg
GRADIENTE
- El sistema de gradiente i_Open 0.5T es de última generación.
- Capaz de funcionar a 30 mT/m con una velocidad de giro de 100 mT/m/ms.
- Tensión máxima: 150V
- Corriente máxima: 150A
- Una mayor potencia de gradiente soportará una mayor fuerza de gradiente, permitirá que el sistema proporcione menos grosor de corte y una FOV mínima menor, y permitirá secuencias de EET rápidas (de un solo disparo) con un alto turbo factor y una pesada ponderación T2.
SISTEMA DE RADIOFRECUENCIA DIGITAL
- La bobina plana del transmisor de cuadratura está integrada en las piezas del poste proporcionando un campo fuerte y uniforme.
- El amplificador de potencia de RF de 6 kW permite el uso de pulsos cortos, asegurando la ejecución de secuencias de imágenes rápidas disponibles ahora y en el futuro.
- El sistema receptor de RF adapta la tecnología de transmisión de fibra óptica cuántica.
- La conversión A/D y la modulación láser cuántica se encuentran en el interior de la sala de imanes, lo que ayuda a reducir significativamente la pérdida de señal y a evitar interferencias durante la transmisión.
- La calidad de la imagen mejora de forma efectiva.
Plataforma de recepción
- El sistema está equipado con una plataforma de hardware de cuatro canales totalmente digital.
- La tecnología permite el uso de bobina de matriz de fase.
- Estas bobinas proporcionan una mayor relación señal/ruido y calidad de imagen para la adquisición de imágenes.
Bobina de cabeza de arreglo de fase de cuatro canales
- Optimizado para la obtención de imágenes de la cabeza y de la parte superior de la columna vertebral.
- La bobina se puede abrir para un posicionamiento rápido y fácil.
- Conoisación de señal alta o Gran cobertura antes de la colocación.
- Diseño dividido para un posicionamiento más sencillo.
Bobinas receptoras de RF
- Las bobinas i_Open de 0,5T RF proporcionan una excelente relación señal/ruido.
- Soportan una amplia gama de aplicaciones clínicas desde la cabeza hasta los pies.
- Se dispone de procedimientos preestablecidos específicos para todas las bobinas.
- Diseño de bobinas: Bobina de arreglo de fases
- Bobinas receptoras de RF:
- Bobina de cabeza de matriz de fase de cuatro canales
- Bobina de cuello de cabeza con arreglo de fase de cuatro canales
- Bobina de rodilla de arreglo de fase de cuatro canales
- Bobina de cuerpo de matriz de fase de cuatro canales (grande y mediana)
- Hombro
- Articulación pequeña (muñeca)
- Flexible (Opcional)
- Bobina de cabeza de bebé (opcional)
- Bobina de mama (opcional)
- Máximo Potencia RF: 6 kW
- Preamplificadores: Todos los digitales Imán interior fijo
- Posicionamiento: El juego de acolchado incluye un cómodo posicionamiento del paciente y unarestricción de movimiento.
Bobina de cuello de cabeza de arreglo de fase de cuatro canales
- Tiene mayor cobertura que la bobina de cuello, satisface las necesidades del médico de observar un mayor campo de visión.
- La parte superior de la bobina se puede quitar para un posicionamiento rápido y fácil.
- Alta señal
- Alta uniformidad de la célula a la región superior de la espina torácica.
- Dividir el diseño para facilitar la colocación.
Bobina corporal de arreglo de fase de cuatro canales (grande y mediana)
- Tiene cuatro elementos adecuados para la obtención de imágenes de tórax, abdomen, pelvis, columna torácica y lumbar en pacientes de gran tamaño.
- Se desliza por debajo del paciente para facilitar su colocación.
- Alta señal de laoiseratio
- Soporte de diseño y deslizamiento dividido para una fácil colocación.
Bobina de rodilla de arreglo de fase de cuatro canales
- Se utiliza para la rodilla.
- Se puede abrir para un posicionamiento rápido y fácil.
Phase Array bobina de hombro
- Tiene un diseño especializado para ajustarse alrededor del hombro.
- El lazo de la bobina se desliza a lo largo del brazo para facilitar el posicionamiento.
Phase Array Flexible Body Coil (Opcional)
- La bobina flexible está dedicada a los pacientes obesos y ofrece una mayor aplicabilidad del sistema i_Open 0.5T.
Bobina de cabeza de bebé (opcional)
- Diseño especial para bebés.
Bobina de mama (opcional)
- El Breast Coil está diseñado especialmente para el pecho.
SISTEMA DE CONTROL COMPUTARIZADO
Ordenador central
- CPU Intel CORE 2 DUO 3.2G o superior y al menos 4 GB de RAM para el control y procesamiento general del sistema, lo que permite la operación simultánea de registro/pre-registro de pacientes, escaneo por
- RMN e imágenes, reconstrucción de imágenes, revisión de imágenes, impresión, etc.
- El disco duro de 500 GB se utiliza para el software del sistema y el almacenamiento de datos.
- CD/DVD RW para el archivo, la copia de seguridad y la transferencia de datos.
- CPU: INTELCOREDUO3.2GHz o superior
- Memoria (RAM): 4 GB o más
- Disco duro: de 500 GB o más de 500.000.2562 imágenes
- Archivo de imágenes: CD/DVD-RW
- Sistema operativo: Windows7
- Interfaz gráfica: basado en Windows
- Trabajo en red: DICOM 3.0 Almacenamiento, intercambio de medios, envío, impresión y lista de trabajo
Consola de mando
- El i_Open 0.5T está diseñado para ser operado por un solo operador.
- Sistema operativo Microsoft Windows 7 para mayor eficiencia y facilidad de uso.
- Un escritorio con espacio para el equipo y el papeleo.
- Monitor TFT-LCD de 24” para una calidad de imagen profesional
ENTORNO DEL PACIENTE
- El i_Open 0.5T es el escáner abierto más amigable con el paciente; incluso los pacientes más ansiosos y claustrofóbicos se sentirán a gusto.
- El imán del brazo en C tiene una amplia abertura de 41 cm para permitir el máximo acceso al paciente. Los polos magnéticos son pequeños, proporcionando al paciente una visión completa hacia el exterior del sistema en prácticamente todos los exámenes.
- Sistema de comunicación con el paciente para la comunicación bidireccional con el paciente.
- Un juego de colchón suave asegura la comodidad del paciente.
- El sistema de bajo ruido hace que el paciente se sienta cómodo durante todo el procedimiento de escaneo.
- El botón de llamada de la enfermera de mano permite que el paciente estático atraiga la atención de la operadora sin necesidad de
- Hablar (Opcional)
- El sistema de música del paciente aliviará eficazmente la ansiedad y la angustia emocional (Opcional).
PAQUETE DE COMPUERTAS
Compuesta Respiratoria
- La compuerta respiratoria puede utilizarse para reducir los artefactos causados durante el movimiento respiratorio mediante la adquisición de datos sobre la base de la fase del ciclo respiratorio. El dispositivo se basa
en las diferencias de humedad relativa entre el aire inspirado y el aire expirado. - El paquete de compuertas respiratorias contiene:
Una bola de aire fijada en el abdomen para el sensor de presión
Un convertidor de presión a señal digital
- El software muestra la forma de la onda respiratoria
- La posición de disparo puede ser seleccionada por el cliente.
Gating de pulso
- El uso de la activación y la activación de pulsos es para monitorear los pulsos.
- Un sensor de presión fijado en la muñeca.
- Un convertidor de presión a señal digital.
- El software muestra la forma de onda de pulso.
SOFTWARE DE SERVICIO REMOTO
Se requiere que el cliente realice un programa de escaneo fantasma antes del primer escaneo de pacientes todos los días, el estado del sistema y los parámetros se enviarán a través de Internet al Centro de Servicio en la sede central de WDM. El mal funcionamiento se detectará automáticamente mientras se envía un mensaje al gerente de servicio, y el centro de servicio podrá observar las curvas de funcionamiento del sistema, lo que será de gran valor para el ingeniero. hacer un ligero ajuste de cada sistema.
