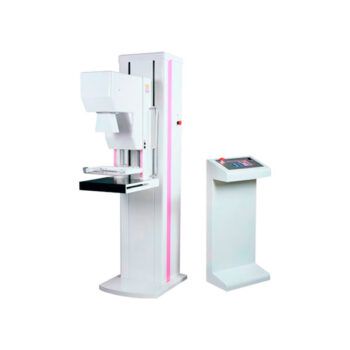

Sistema de mamografía digital SLA-M80

Sistema de mamografía digital SLA-M80

ESPECIFICACIONES, PARÁMETROS Y FUNCIONES:

RESUMEN DEL SISTEMA (REQUISITOS BÁSICOS)

• Aplicación clínica: dedicado a la fotografía de rayos X de tejido mamario humano para obtener imágenes de tejido para el diagnóstico de enfermedades mamarias y detección de cáncer de mama.

ESTRUCTURA DEL MARCO

• Estructura del bastidor: El brazo en forma de C está desarrollado y producido por el fabricante. (Posee todos los derechos de propiedad intelectual independientes).
• Rango de rotación del brazo en forma de C: -155° a +195°.
• Rango de movimiento vertical del brazo en forma de C: 630 ~ 1440 mm.
• El brazo en forma de C se puede bloquear en cualquier lugar de su recorrido completo.
• La pantalla en el bastidor puede mostrar la posición actual y la información de posición a fotografiar, y tiene una función de cambio de posición preestablecida con una tecla.
• FID (Distancia Foco-Película): 660 mm.

COMPONENTE DEL GENERADOR DE ALTO VOLTAJE

• Potencia de salida máxima: 5 kW.
• Rango de voltaje de salida: 20 ~ 40 kV.
• Rango de corriente de salida: 10 ~ 160 mA.
• Rango de tiempo de carga: 0.005 s ~ 10 s.
• Rango de producto de tiempo de corriente: 0.5 ~ 560 mAs.
• Con sistema de control de exposición, compatible con exposición de una tecla o exposición con freno de mano.

COMPONENTE DEL TUBO DE RAYOS X

• Ánodo de rotación de doble velocidad.
• Voltaje nominal del tubo: 40 kV.
• Capacidad de calor del ánodo: 300 kHU.
• Velocidad de rotación del ánodo: 10000 rpm.
• Material del ánodo: molibdeno.
• Tamaño nominal del foco: foco pequeño 0.1 mm, foco grande 0.3 mm.

COMPONENTE DEL DETECTOR DE PANEL PLANO

• Material de imagen: silicio amorfo.
• Tamaño de imagen: 240 × 300 mm.
• Resolución espacial convencional: 7.01 p/mm.
• Matriz de píxeles: 2816 × 3584 mm de píxeles.
• Salida A/D: 16 bits.
• Método de enfriamiento: enfriamiento por ventilador.
• Peso: 3.5 kg 5.8 Tamaño de píxel: 85 μm.

DISPOSITIVO DE COMPRESIÓN DE MAMOGRAFÍA

• El control del movimiento de compresión es manual y eléctrico, y la acción de compresión se puede liberar en cualquier momento durante el proceso de compresión. En caso de fallo de energía, la placa de presión del compresor puede liberar la presión.
• Rango de movimiento de la placa de compresión: bajo la plataforma fotográfica ordinaria, el rango de movimiento es de 245 mm. Bajo la plataforma fotográfica de aumento 1.5 veces, el rango de movimiento es de 150 mm, y bajo el aumento de 1.8 veces, el rango de movimiento es de 75 mm.
• Rango de presión de la placa de compresión: con accionamiento eléctrico: 150 ~ 200 N; con accionamiento manual: ≤ 300 N.

ESTACIÓN DE ADQUISICIÓN Y PROCESAMIENTO DE IMÁGENES INTEGRADA MULTIFUNCIONAL

• Visualizador de imágenes médicas profesional: 19 pulgadas.
• Resolución de pantalla: 1280 × 1024.
• Contraste de pantalla: 1000: 1.
• Capacidad de RAM: 8 GB 7.5 Capacidad de disco duro: 1 TB.

FUNCIÓN DE LA ESTACIÓN DE TRABAJO

• Desarrollado y producido de forma independiente por el fabricante. (Posee certificado de derechos de autor de software correspondiente a la función).
• Monitoreo en tiempo real del estado de comunicación entre el generador de alto voltaje y el detector de panel plano.
• Posee interfaz de actualización de biopsia por punción.

FUNCIÓN DE CAMBIO DE POSICIÓN CON UNA TECLA

• Soporte para la redacción de informes de diagnóstico con plantilla correspondiente;
• Soporte para impresión de cámara láser estándar DICOM 3.0 con configuración opcional (tamaño de película, composición)
• Soporte para servicio de archivo estándar DICOM 3.0: archivar imágenes en el servidor y enviar automáticamente en segundo plano.
• Cumple con el estándar DICOM 3.0 (transmisión DICOM, almacenamiento, impresión), se conecta sin problemas con el sistema RIS
• Soporte para entrada manual, escaneo de códigos de barras para información del paciente o obtención directa de HIS/RIS a través de DICOM Worklist
• Gestión de casos: información del paciente, información de la prueba y gestión de imágenes

MÚLTIPLES MODOS DE VISUALIZACIÓN:

• Diseño de visualización de imágenes, ajuste de ancho y nivel de ventana automático/manual, visualización de imágenes positivas y negativas, zoom escalonado o zoom infinito
• Ajuste de ancho de ventana, nivel de ventana y gamma; ajuste de curva LUT multipunto; conversión de película positiva y negativa; escalado, espejo, traslación, rotación y ampliación de imágenes; suavizado de imágenes, mejora, reducción de ruido, extracción de bordes e igualación de tejido; función de anotación de imágenes que incluye dibujo de líneas rectas, rectángulos y caracteres, visualización de imágenes originales, visualización a pantalla completa, visualización de histograma, ajuste de ancho de ventana preestablecido para diferentes partes, capacidad de imagen de advertencia en tiempo real que se puede almacenar en el sistema;
• Función de fotografía digital: adquisición de imágenes positivas y negativas configurables; ajuste en tiempo real del ancho y nivel de ventana; recorte en tiempo real de ROI, espejo horizontal y vertical en tiempo real y rotación seleccionables según las diferentes partes; Se pueden mostrar la información del paciente, la información de la inspección, la información del dispositivo y la información de la imagen;
• Modo original de procesamiento de imágenes personalizadas privadas: se pueden configurar diferentes estilos de imagen según los diferentes tipos de cuerpo de los pacientes o se pueden configurar diferentes modos según el estilo de visualización del médico;
• La estación de trabajo cuenta con la función de análisis inteligente y expansión de imágenes DR para facilitar la investigación en el diagnóstico de inteligencia artificial en el futuro;
• Soporte para informes con formato XML: maquetación de informes, cambio de estilo de informe y soporte para la función WYSIWYG (Lo que ves es lo que obtienes).
